Bioreattore in vetro a doppia camicia
Bioreattore in vetro borosilicato con testata in acciaio inox 316L e camicia a ricircolo: il fluido di termostatazione circola nell’intercapedine, a contatto con tutta la parete. Da 0,5 a 12 L di volume totale.

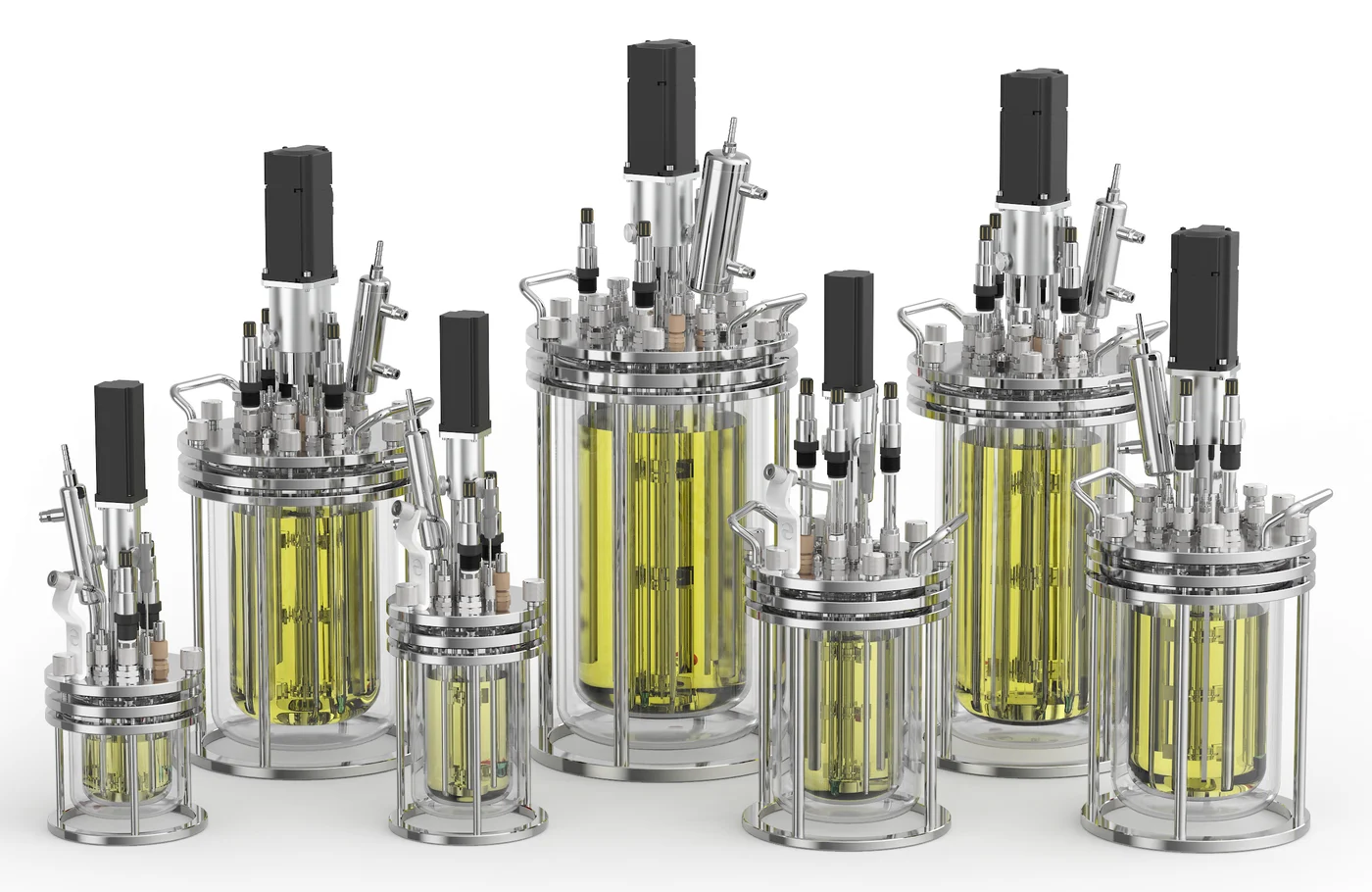

Bioreattore in vetro a doppia camicia
Pulizia senza compromessi e massima flessibilità operativa, grazie alla camicia facilmente sostituibile.
Motore del mixer
Motore brushless da 100, 400 o 600 W, scelto in base al volume del bioreattore, con rotazione oraria o antioraria.
Sonde di processo
Sonde di pH, ossigeno disciolto e temperatura montate sulla testata.
Condensatore
Condensatore sull’uscita dei gas di scarico.
Testata in acciaio inox 316L
Testata con le porte per sonde, linee di alimentazione e gas, fissata al bioreattore con la flangia.
Albero e giranti
Giranti Rushton a 6 pale, pitched a 45°, marine a 3 pale o assiali, scelte in base all’applicazione.
Corpo interno in vetro borosilicato
Il corpo in vetro che contiene la coltura, autoclavabile insieme alla testata.
Camicia e gabbia
Camicia in vetro con ingresso e uscita del fluido di termostatazione (acqua o glicole al 50%), collegata al modulo Wet Biobook o a un chiller; gabbia di protezione in acciaio inox.
Specifiche tecniche
Comuni a tutta la QVessel Series.
I valori riportati valgono per tutti i modelli.
| Parametro | Specifica |
|---|---|
| Volumi della gamma | 0,5 · 1 · 2 · 3 · 5 · 7 · 10 · 12 L |
| Materiale del bioreattore | Vetro borosilicato 3.3 |
| Materiale di testata e struttura | Acciaio inox AISI 316L (EN 10204) |
| Trattamento | Decapato, elettrolucidato e passivato (CE 1935/2004 · CE 2023/2006) |
| Finitura superficiale interna | Ra < 0,4 µm, testata (ISO 21920) |
| Finitura superficiale esterna | Ra < 1 µm, testata (ISO 21920) |
| Guarnizione di testata | O-ring VMQ, 70 Shore A, approvato FDA |
| Rapporto H/D | 2,2:1 |
| Pressione di esercizio | Fino a 1 bar |
| Temperatura massima di processo | Fino a 80 °C |
| Sterilizzazione | Autoclavabile |
| Posizioni sulla testata | 12 – 18 posizioni, secondo il volume |
| Velocità del mixer | 0 – 2.000 rpm (bioreattori 0,5 – 2 L) |
| Certificazione | CE |

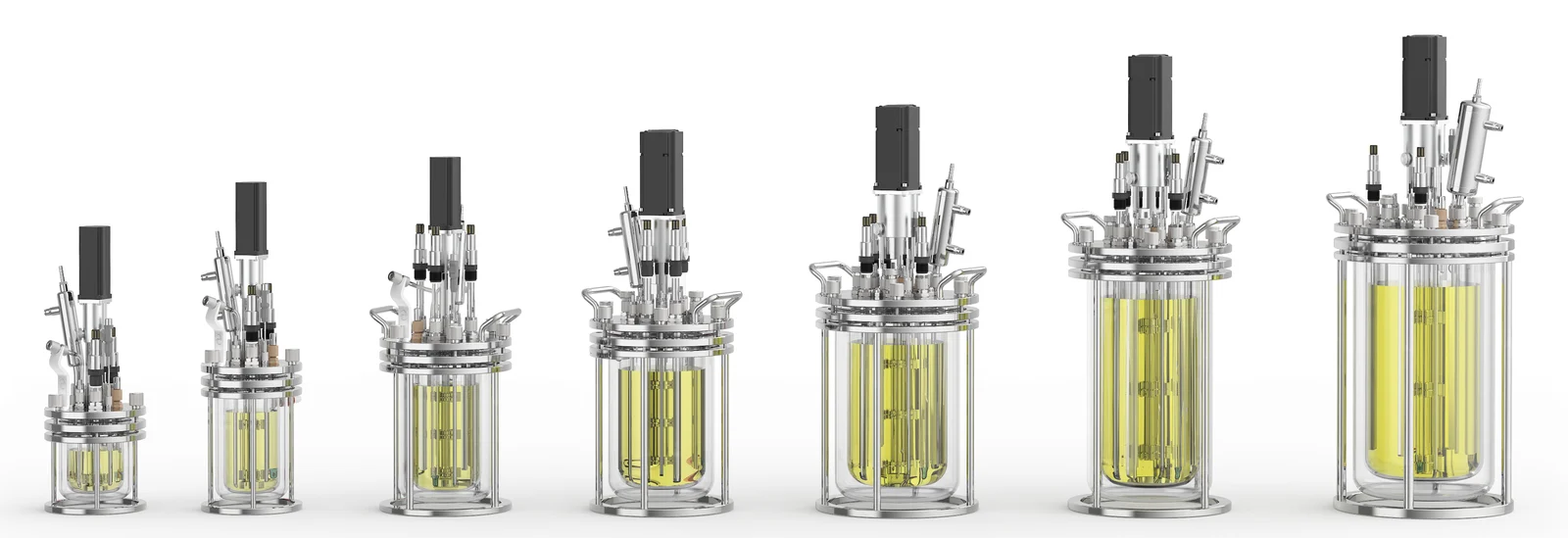

I modelli
Dimensioni e porte di ogni QVessel.
| Modello | Volume totale [L] | Volume di lavoro [mL] | Dimensioni L×A [mm] | Dimensioni in autoclave L×A [mm] | Porte |
|---|---|---|---|---|---|
| Q500 | 0,6 | 140 – 520 | 160 × 449 | 160 × 385 | 12 |
| Q01 | 1,02 | 165 – 890 | 160 × 519 | 160 × 440 | 12 |
| Q02 | 2,08 | 260 – 1880 | 210 × 560 | 210 × 480 | 14 |
| Q03 | 3,3 | 335 – 3000 | 230 × 602 | 230 × 509 | 18 |
| Q05 | 4,9 | 645 – 4700 | 260 × 642 | 260 × 550 | 18 |
| Q07 | 6,8 | 310 – 6400 | 260 × 722 | 260 × 630 | 18 |
| Q10 | 9,7 | 1200 – 9400 | 285 × 753 | 285 × 685 | 18 |
Soluzioni innovative
per i tuoi bioprocessi
Raccontaci la tua applicazione: il nostro team ti risponde entro 24 ore.
- Ogni sistema esce con dichiarazione di conformità e fascicolo tecnico secondo le direttive europee applicabili.
- I quadri di comando sono costruiti e certificati secondo lo standard statunitense per i quadri industriali — file UL E554925.
- I recipienti in pressione sono progettati e certificati secondo la direttiva europea quando il mercato di destinazione lo richiede.
- Per i mercati che lo richiedono i recipienti seguono il codice ASME VIII; finiture, saldature e collegamenti seguono la ASME BPE.
- Materiali, rugosità superficiale e disegno igienico sono pensati per ambienti GMP. La qualifica IQ/OQ dell’impianto installato è un nostro servizio.
- Il software Bioflex™ gestisce audit trail, firme elettroniche e controllo degli accessi come richiesto dalla norma FDA sui record elettronici.
