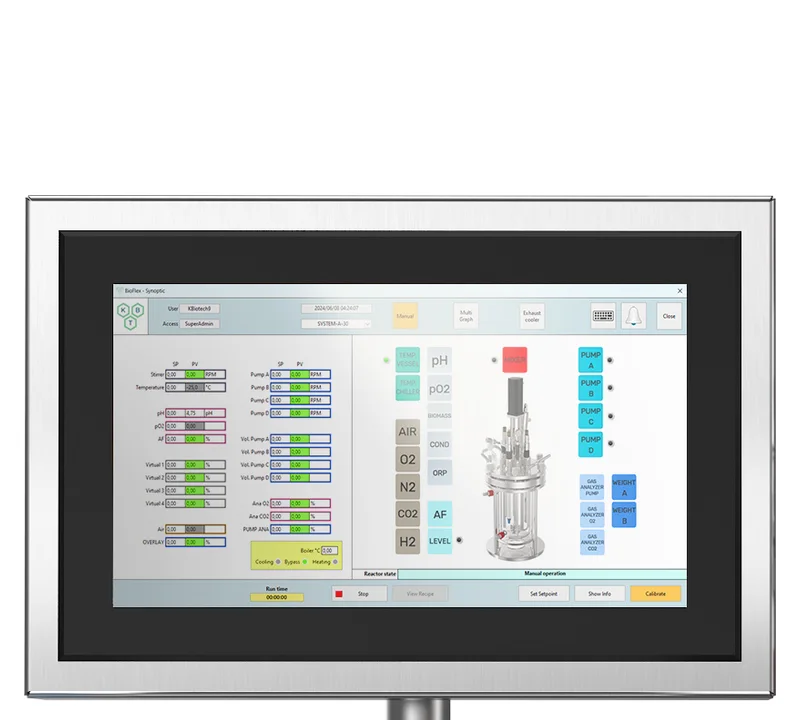

Controllo in parallelo
Pieno controllo del Biobook fino a 12 sistemi in parallelo
/// Prodotti · Linea da banco · Biobook Twin
Biobook
Twin
Due bioreattori, controllo completamente indipendente. Il Biobook Twin porta lo sviluppo di processo in parallelo sul banco: due bioreattori da 350 mL a 40 L ciascuno, temperatura/agitazione/gas/pompe indipendenti, software SCADA Bioflex™ fino a 24 reattori in rete.
Doppio bioreattore indipendenteSCADA Bioflex™Pronto GMP pilota
/// Specifiche

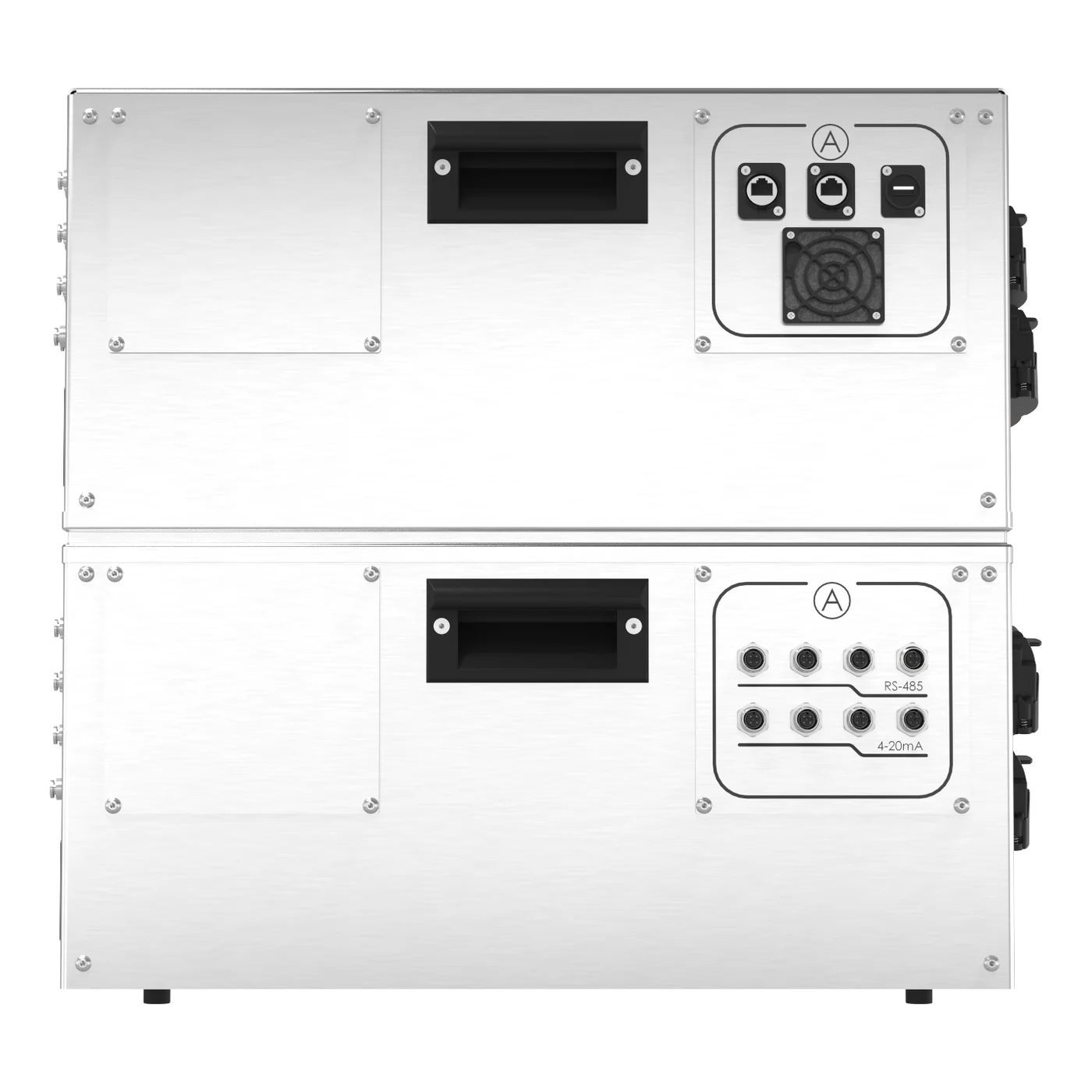

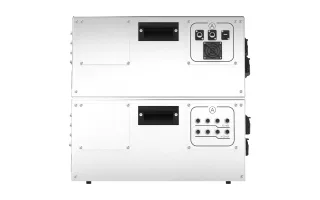

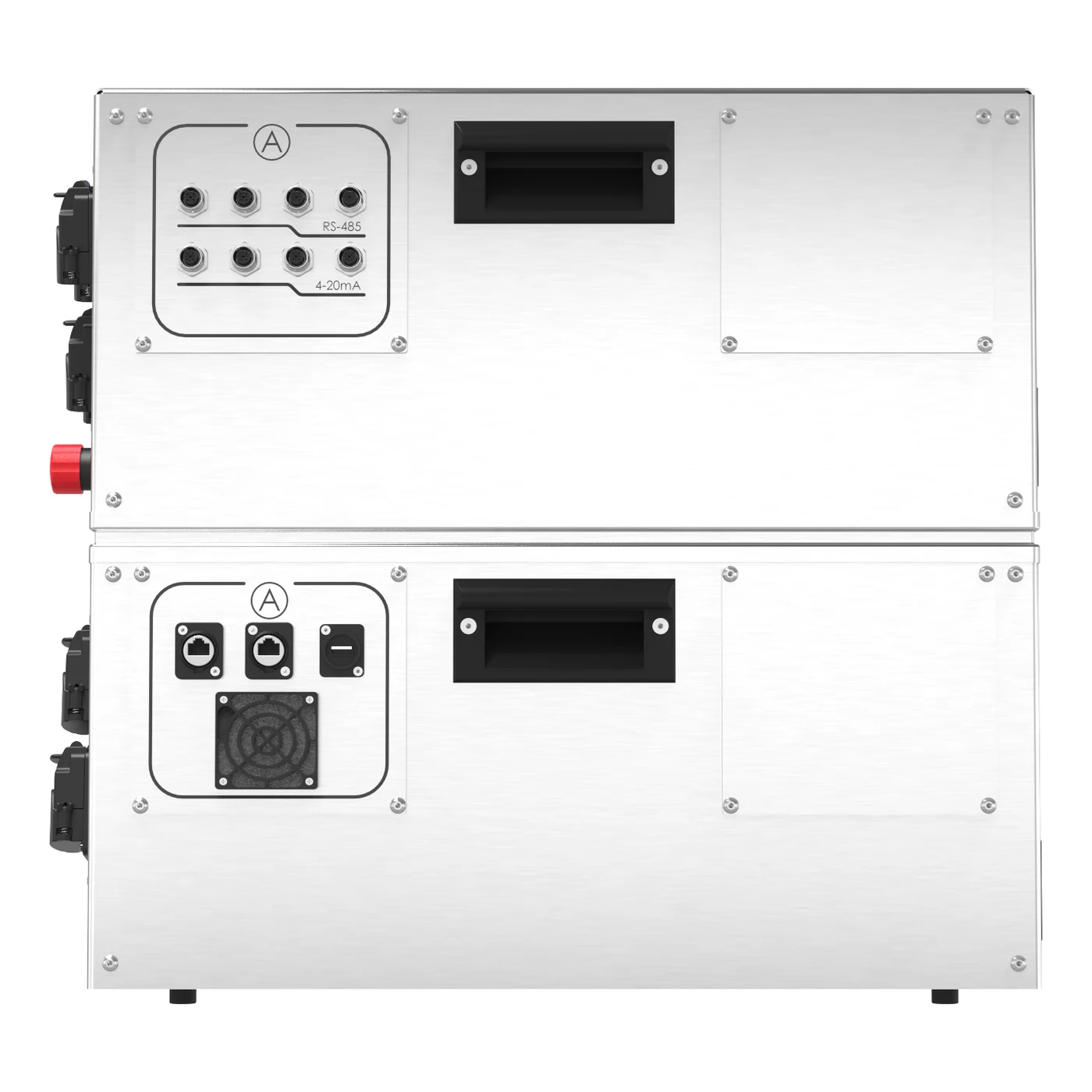

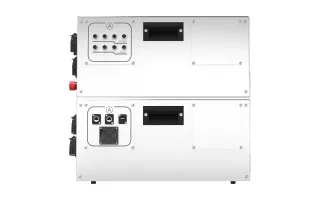

L’unità di controllo, da ogni lato
Scegli una vista

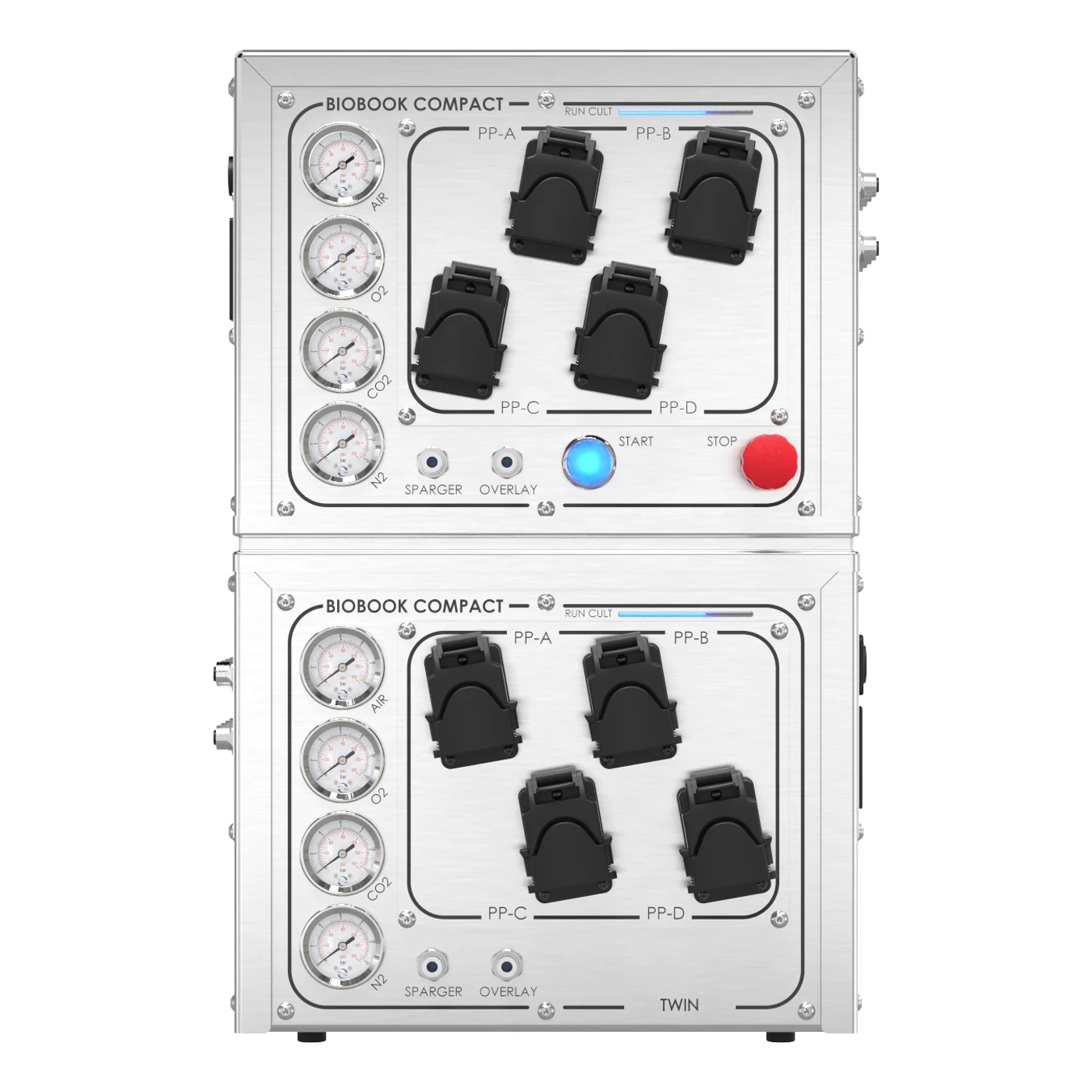

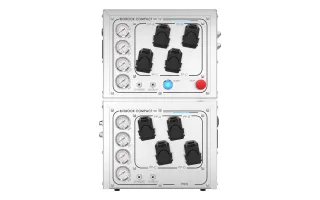

Manometri delle linee gas
Su ogni modulo, i manometri monitorano la pressione dei quattro gas (aria, O₂, CO₂ e N₂) regolati dagli MFC termici, con portate da 0,002 a 20 L/min.
Pompe peristaltiche con tubo a sgancio rapido
Quattro pompe per bioreattore, espandibili a otto: da 0,05 a 50–100 mL/min, flusso reversibile e modalità manuale, temporizzata o gravimetrica.
Sparger e overlay
Linee sparger e overlay per i gas miscelati, controllate da Bioflex™. Strategie di aerazione: miscela a 4 gas, DO-cascade, arricchimento O₂/N₂ e controllo CO₂/pH.
Pulsante START
Pulsante START per l’avvio del sistema.
Arresto di emergenza
Pulsante STOP di emergenza sul pannello frontale sigillato (grado di protezione IP21).
Secondo modulo
Il modulo inferiore ripete manometri, pompe e linee sparger e overlay: i due bioreattori sono controllati in modo completamente indipendente.
Sonde digitali RS-485
Sul modulo superiore, quattro connettori per le sonde digitali ISM / ARC: pH in vetro (2–12) od ottico (6,5–8,5), ossigeno disciolto e pCO₂ (opzionale).
Ingressi analogici 4–20 mA
Sul modulo superiore, quattro connettori 4–20 mA per sensori e strumenti analogici, come temperatura Pt100, gas analyzer e altro.
Rete Ethernet e USB
Sul modulo inferiore, porte RJ45 per il software SCADA Bioflex™ (fino a 24 bioreattori, indipendenti o collegati; OPC UA, Modbus TCP, Ethernet/IP e Profibus opzionale) e porta USB 2.0 per l’aggiornamento del firmware.
Rete Ethernet e USB
Sul modulo superiore, porte RJ45 per il controllo remoto sicuro di Bioflex™ da browser o VPN e porta USB 2.0 per l’aggiornamento del firmware.
Sonde digitali RS-485
Sul modulo inferiore, quattro connettori per le sonde digitali ISM / ARC.
Ingressi analogici 4–20 mA
Sul modulo inferiore, quattro connettori 4–20 mA per sensori e strumenti analogici, come temperatura Pt100, gas analyzer e altro.

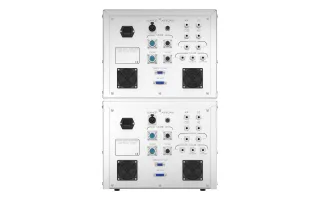

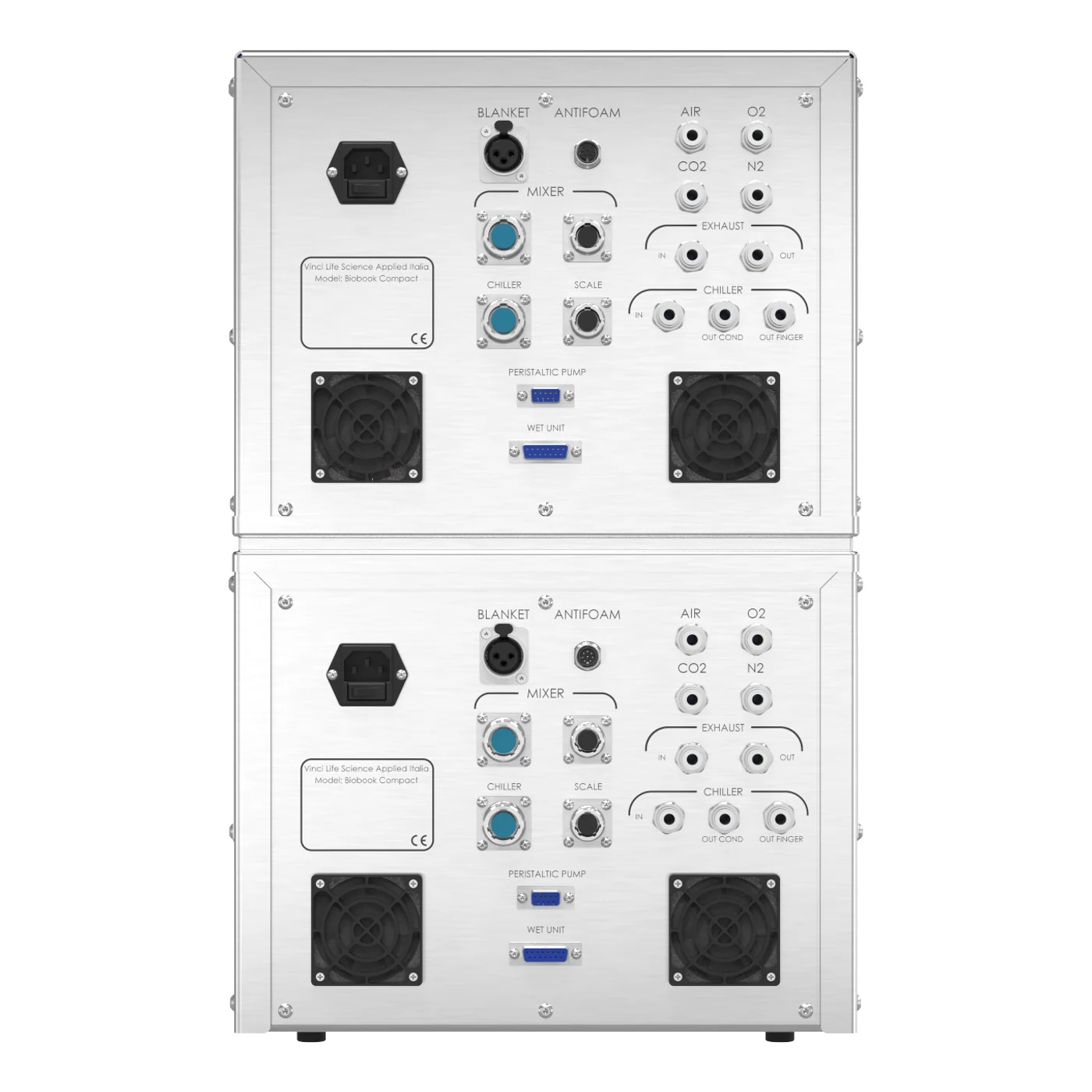

Alimentazione
Una presa per modulo: 100–240 V AC, 50/60 Hz, monofase; potenza massima 4 kVA.
Mantella riscaldante e sensori
Connettori per la mantella riscaldante e per il sensore di livello e antischiuma.
Mixer
Connettori di alimentazione e dei parametri di controllo del mixer.
Thermochiller e bilance
Connettore per il thermochiller e connettore per fino a 3 bilance.
Modulo pompe peristaltiche aggiuntivo
Collegamento per un modulo di pompe peristaltiche aggiuntivo.
Unità Wet
Collegamento per un’unità di termostatazione aggiuntiva del bioreattore (Wet).
Ingressi gas
Aria, O₂, CO₂ e N₂ su ogni modulo: quattro linee standard per bioreattore, più quattro opzionali. Aria compressa pulita e priva di olio a 3–6 barg.
Analisi dei gas
Ingresso e uscita per l’analisi dei gas.
Raffreddamento
Ingresso dal chiller o dal thermochiller e uscite verso condensatore e dito freddo.
- Guidato dall’AI
Allarmi predittivi e automazione
- Kit di upgrade GMP
Sempre disponibili
- Software web-based
Integrazione SCADA completa
- Assistenza internazionale
Manutenzione proattiva
Scarica la scheda tecnica Biobook Twin ↓
PDF in inglese · registrazione gratuita richiesta.
/// Tipologie

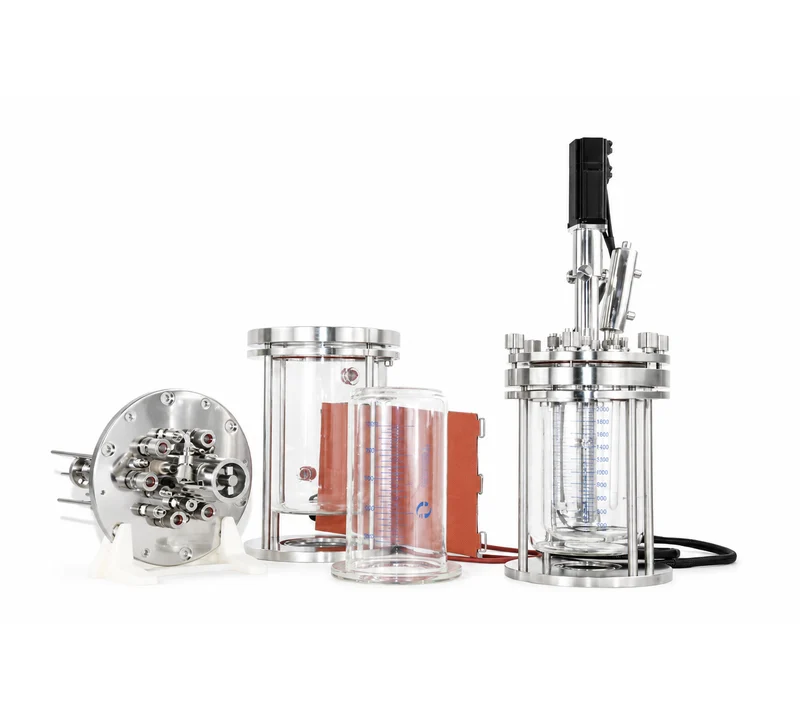

Tipologie di bioreattori
Stessa gamma di bioreattori del Biobook Compact, installabile su ciascuno dei due bioreattori indipendentemente.

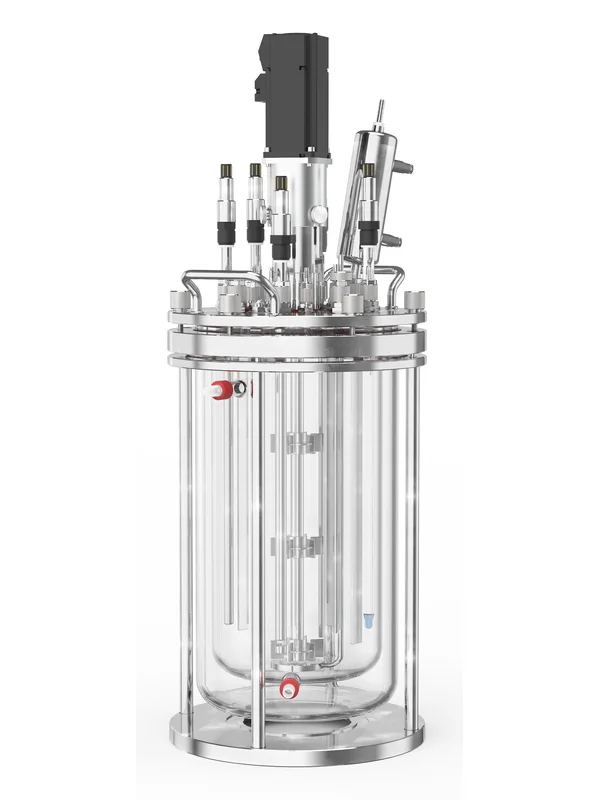

Vetro autoclavabile
Borosilicato con testata in inox 316L, a camicia o parete singola, con giranti Rushton o pitched.
- Volume totale
- 0,5 – 12 L

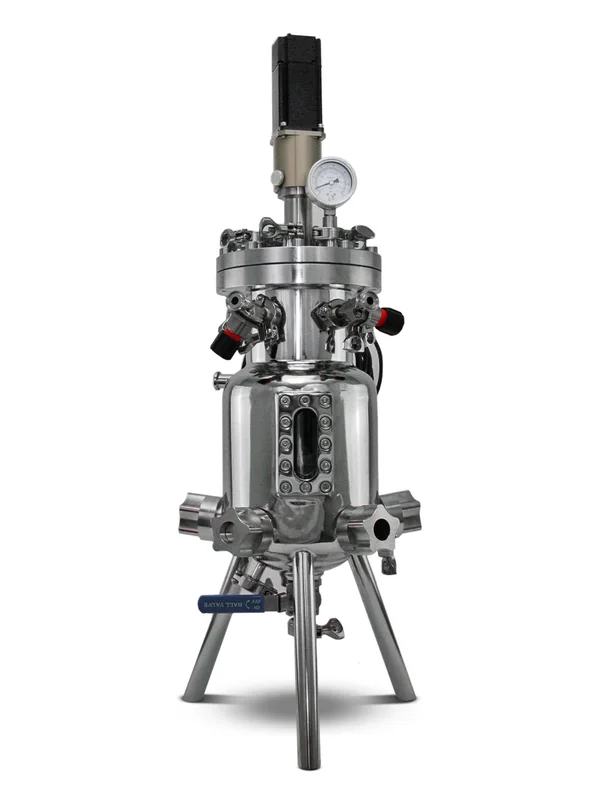

Acciaio inox autoclavabile
Inox 316L elettrolucidato, pressione fino a 2 barg, con opzione CIP/SIP.
- Volume totale
- 1 – 15 L

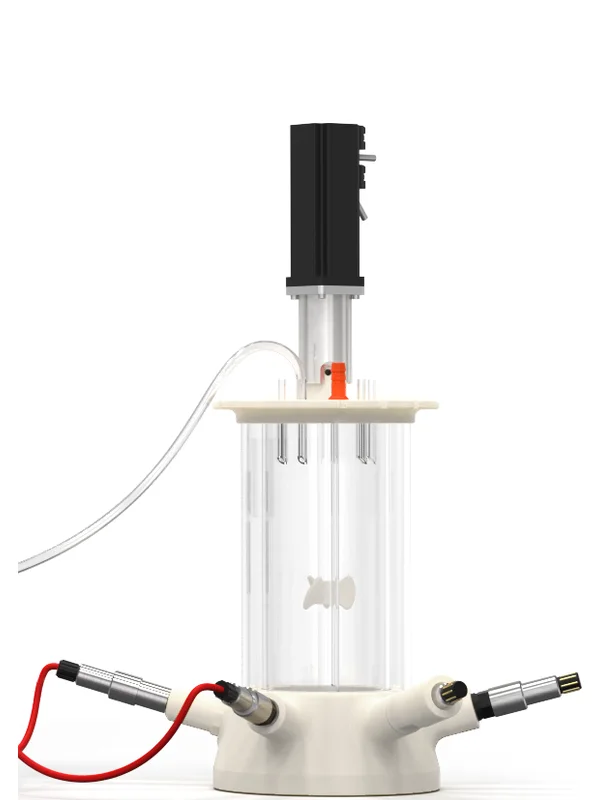

Monouso
Bioreattore in PMMA medicale preassemblato e pre-sterilizzato, con sensori monouso pre-calibrati e tubazioni già montate.
- Volume totale
- 0,35 – 40 L

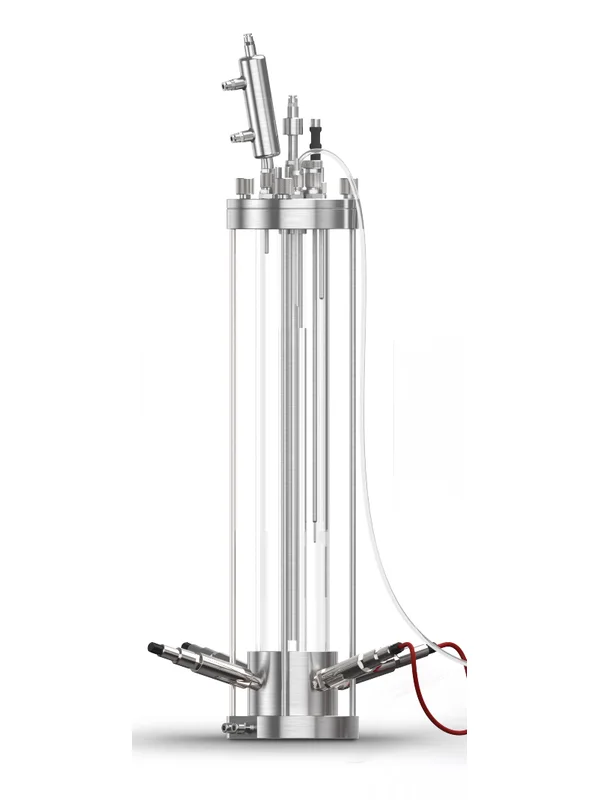

Airlift
Circolazione guidata dal gas iniettato, senza girante: miscelazione delicata a bassissimo sforzo di taglio, con distribuzione omogenea dell’ossigeno.
- Volume totale
- 0,5 – 12 L
/// Dati
Confronto Compact vs Twin
Le differenze principali tra i due modelli dell'unità di controllo Biobook.
| Parametro | Compact | Twin |
|---|---|---|
| Bioreattori controllati | 1 | 2 (indipendenti) |
| Dimensioni (L×P×A) | 341×554×253 mm | 341×554×506 mm |
| Peso | 25,2 kg | 51 kg |
| Consumo energetico | Max 2 kVA | Max 4 kVA |
| Linee gas standard | 4 + 2 opzionali | 2× 4 + 4 opzionali |
| Pompe peristaltiche | 4 (espandibili a 8) | 4 per bioreattore (espandibili a 8 per bioreattore) |
/// Componenti & accessori
Accessori compatibili
Altro su richiesta
Contattaci → Gli accessori sono compatibili anche con i sistemi pilota e industriali.
/// Schede tecniche
Documentazione (PDF)
Documenti tecnici in PDF (inglese) · le schede tecniche richiedono una registrazione gratuita, i cataloghi si scaricano senza registrazione.
/// FAQ
Domande frequenti
Il Twin ha due bioreattori indipendenti anziché uno, con controllo di temperatura, agitazione, gas e pompe completamente separato per ciascun bioreattore. Stessa larghezza e profondità del Compact ma altezza raddoppiata (506 mm contro 253 mm) e peso quasi doppio (51 kg contro 25,2 kg).
Sì. I due bioreattori sono controllati in modo completamente indipendente — temperatura, agitazione, gas, pompe e sensori — rendendo il Twin ideale per studi comparativi A/B o sviluppo di processo in parallelo.
Fino a 24 bioreattori, indipendenti o collegati, via Ethernet o rete OPC, con data logging sincronizzato su tutte le unità — il doppio rispetto al Biobook Compact standalone (12).
La stessa gamma del Biobook Compact, da 350 mL a 40 L di volume totale: vetro autoclavabile (da 0,5 a 12 L), acciaio inox autoclavabile (da 1 a 15 L), monouso (da 0,35 a 40 L) e airlift (da 0,5 a 12 L), installabili su ciascuno dei due bioreattori in modo indipendente.
