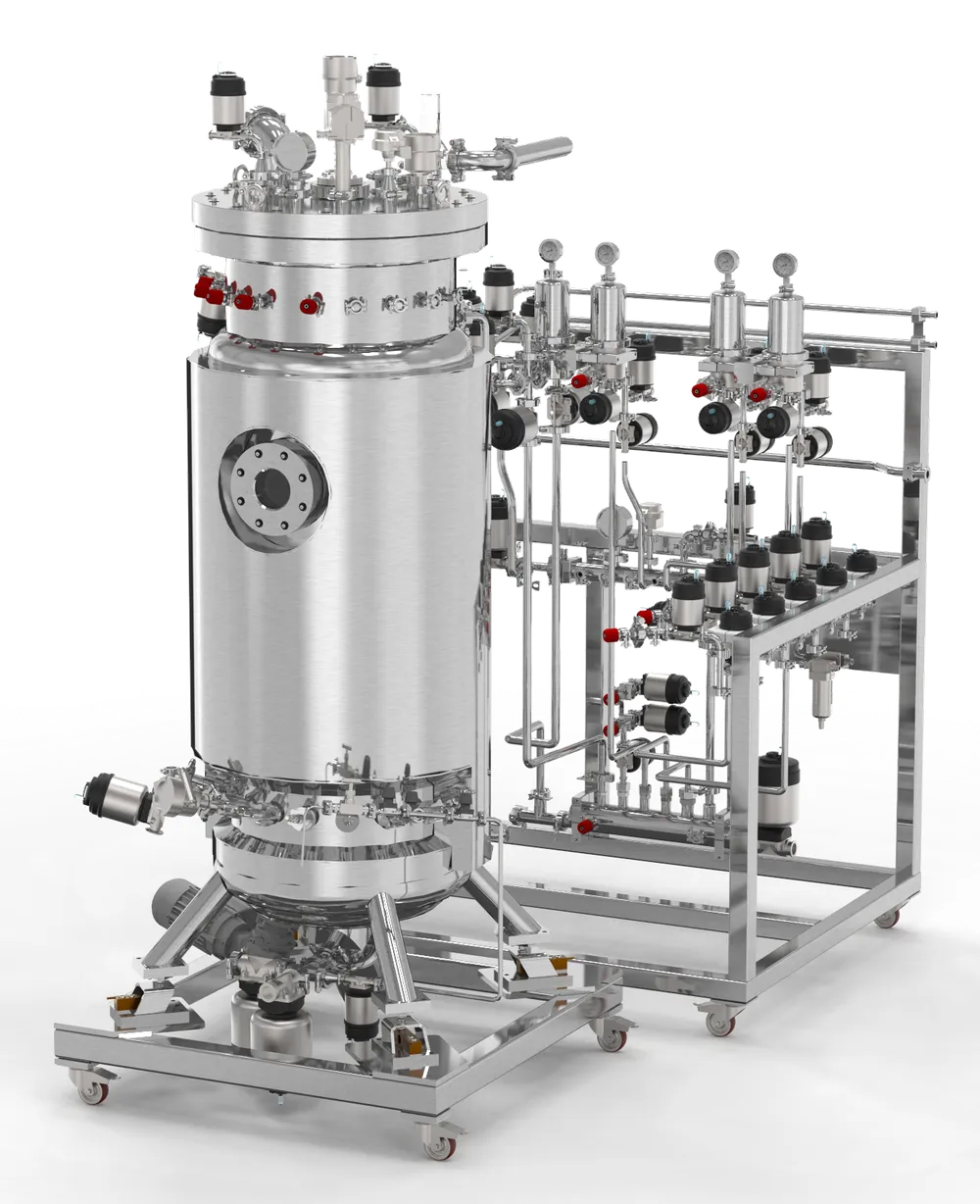

Ruostumattomasta teräksestä valmistetut bioreaktorit biogas
Modulaarinen, skaalautuva sarja, joka kattaa anaerobisen mädätyksen kehityksen jokaisen vaiheen laboratorioseulonnasta pilottilaitoksen scale-upiin. 2–1000 L, toistettavin biologisin ja kineettisin parametrein läpi koko matkan.
2 – 1000 L 316L · Ra ≤ 0,4 µm ATEX · PED
Rakennettu kokonaan 316L-teräksestä kestämään anaerobisen mädätyksen korrosoivia olosuhteita, mukaan lukien haihtuvat rasvahapot ja rikkivety. Saatavana erillisinä yksikköinä tai rinnakkaisina kaksoisjärjestelminä.
/// Kolme mittakaavaa
T&K:sta laitokseen
Laboratorio
2 · 5 · 10 L
Pilot
20 · 50 · 100 L
Teollinen
200 · 500 · 1000 L
/// Tekniset tiedot
Koko tuotevalikoima
01
Yleiset ja rakenteelliset tiedot
- Laboratoriomittakaava (T&K): 2, 5 ja 10 L:n pöytäkokoonpanot, optimoitu käyttöön vetokaapissa.
- Pilottimittakaava: erilliset 20, 50 ja 100 L:n yksiköt pyörillä liikkuvissa rungoissa.
- Teollinen ja puoliteollinen mittakaava: 200, 500 ja 1000 L:n pystysäiliöt makroprosessin optimointiin.
- Kostetut materiaalit: ruostumaton teräs 316L, sisä- ja ulkopuolelta elektrolyyttisesti kiillotettu, pinnankarheus Ra ≤ 0,4 µm tai asiakaskohtainen. Tukirungot ja ohjauskotelot ruostumattomasta teräksestä 304.
02
Bioreaktorin rakenne ja sekoitus
- Geometria: korkeus-halkaisijasuhde sovitettu nestemäisen biomassan, lietteiden ja korkean kiintoainepitoisuuden substraattien anaerobiseen mädätykseen.
- Mekaaninen sekoitus: ylhäältä asennettu säädettävänopeuksinen käyttö mekaanisin tiivisteiden tai hermeettisten magneettikytkinten kanssa.
- Vaihdettavat sekoittimet: vinolapaiset, Rushton-turbiinit tai ankkuri-/kaavinsekoittimet viskoosin lietteen homogenointiin ja pintakuoren estämiseen.
- Lämmönsäätö: eristetty lämmitysvaippa säiliön rungon ympärillä koko biologisella alueella: psykrofiilinen (< 20 °C), mesofiilinen (35–40 °C) ja termofiilinen (50–55 °C).
03
Ohjausmoduulit ja kaasunhallinta
- BIOBOX-yksikkö (prosessinohjaus): jatkuva valvonta ja automaattinen säätö pH:lle, hapetus-pelkistyspotentiaalille (ORP), lämpötilalle ja vaahdolle, automaattisilla happo-/lipeäannostelupumpuilla mädätteen stabilointiin.
- GASBOX-yksikkö (kaasuanalyysi ja virtaus): tuotetun biokaasun reaaliaikainen mittaus tarkoilla massavirtamittareilla tai tilavuusvirtaa mittaavilla rumpukaasumittareilla mikrovirtauksille.
- Omat liitännät kaasuanalysaattoreille biometaanin laadun online-mittaukseen: CH₄, CO₂, H₂S ja O₂.
- Pöytäjärjestelmien modulaarinen ohjausfilosofia laajennettuna teollisiin kapasiteetteihin.
04
Turvallisuus, eristys ja sertifikaatit
- Vetokaappiin integrointi (enintään 10 L): suunniteltu asennettavaksi sertifioituihin ilmanvaihdollisiin turvakaappeihin, esim. EN 14175:n mukaisiin, suojaten laboratoriohenkilöstöä myrkyllisiltä kaasuilta.
- ATEX-sertifiointi: sähköosat, anturit, moottorit ja venttiilit ATEX-sertifioituja (vyöhyke 1 tai 2), tiukka turvallisuusvaatimus syttyville kaasuille kuten metaani ja vety.
- PED-vaatimustenmukaisuus: pilotti- ja teollisuussäiliöt on suunniteltu, testattu ja merkitty painelaitedirektiivin mukaisesti ilmanpainetta korkeampaan käyttöön.
/// Aloitetaan
Keskustellaan
mädätysprosessistasi
Substraatti, mittakaava ja saantotavoitteet: ehdotamme oikean kokoonpanon laboratoriosta laitokseen.
